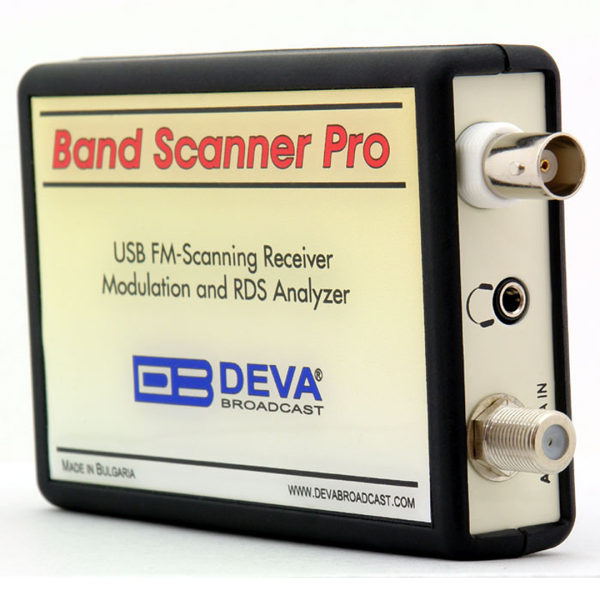

Band Scanner Pro

Draagbare, krachtige, gebruiksvriendelijke testapparatuur!

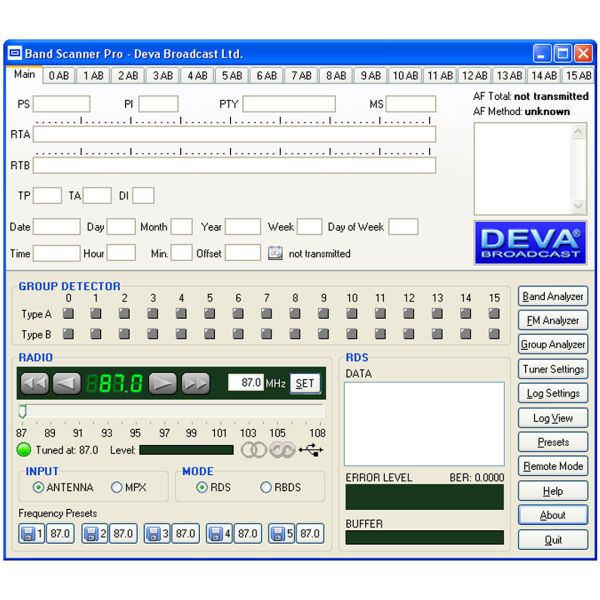

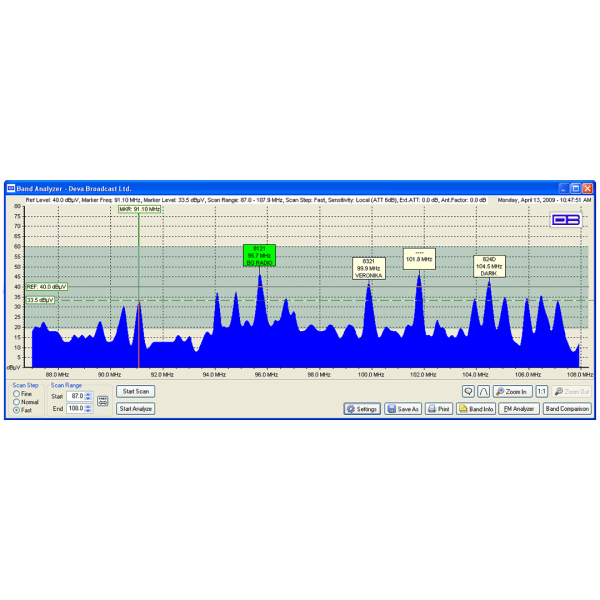

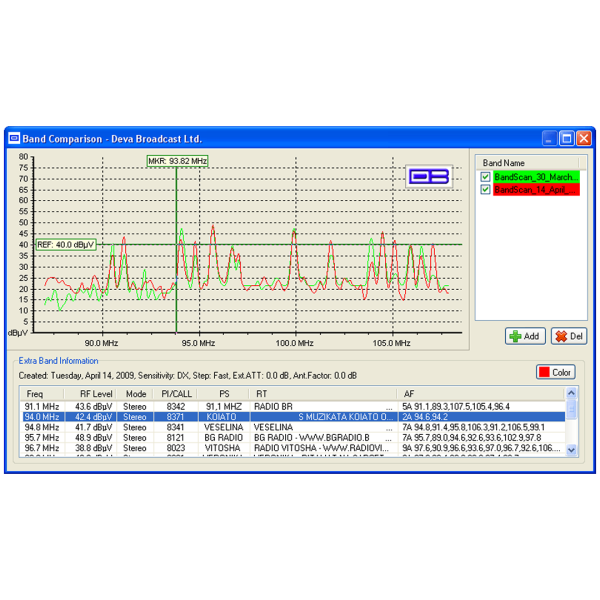

De Band Scanner Pro is een FM-modulatieanalysator in zakformaat die alle functies bezit die men nodig zou kunnen hebben om naar de FM-uitzendband te kijken. De Band Scanner Pro kan worden gebruikt om FM-broadcast band congestie te evalueren en om stationidentificatieparameters te registreren. Dit product kan het RF-niveau, MPX-afwijking, linkse en rechter audioniveaus, RDS- en Pilot-injectieniveaus meten. Dit gebruiksvriendelijke apparaat biedt u de mogelijkheid om de netwerkparameters van uw stations en die van uw concurrenten te bekijken, afspeellijsten naar Excel-bestanden te exporteren en de signaalsterktes van deze stations te vergelijken. De meegeleverde – gratis Windows-software veegt de over de FM-band, registreert elke drager en genereert een spectrumweergave van carrierniveau versus frequentie. Vervolgens analyseert het elke vervoerder en maakt het een stationslijst. Stations met een RDS-aanwezigheid worden verder verfijnd om alle radiogegevensgroepen weer te geven die zijn verzonden.

Categorie: Tag:

Beschrijving

FM-ontvanger
FM-frequentie 87,0-108,0 MHz
RDS-gevoeligheid 0 fout bij Vrf=-90dBμV, 4KHz RDS afwijking, geen modulatie
Sterke velden Agc
Evaluatie op RF-niveau ± 4dB van 20°C tot 30°C, 20÷60dBμV zonder modulatie
Dynamisch 0 tot 54,6 dBμV; 0 tot 60dBμV met interne verzwakker ingeschakeld
Verzwakker 6dB ingebouwde, handmatige bediening
Audio, MPX, Pilot, RDS niveaus
Validiteit meting RF-niveau bij voorkeur > 50dB
Multiplex niveau Piekniveau weergegeven, 1000 monsters gedurende 1 seconde

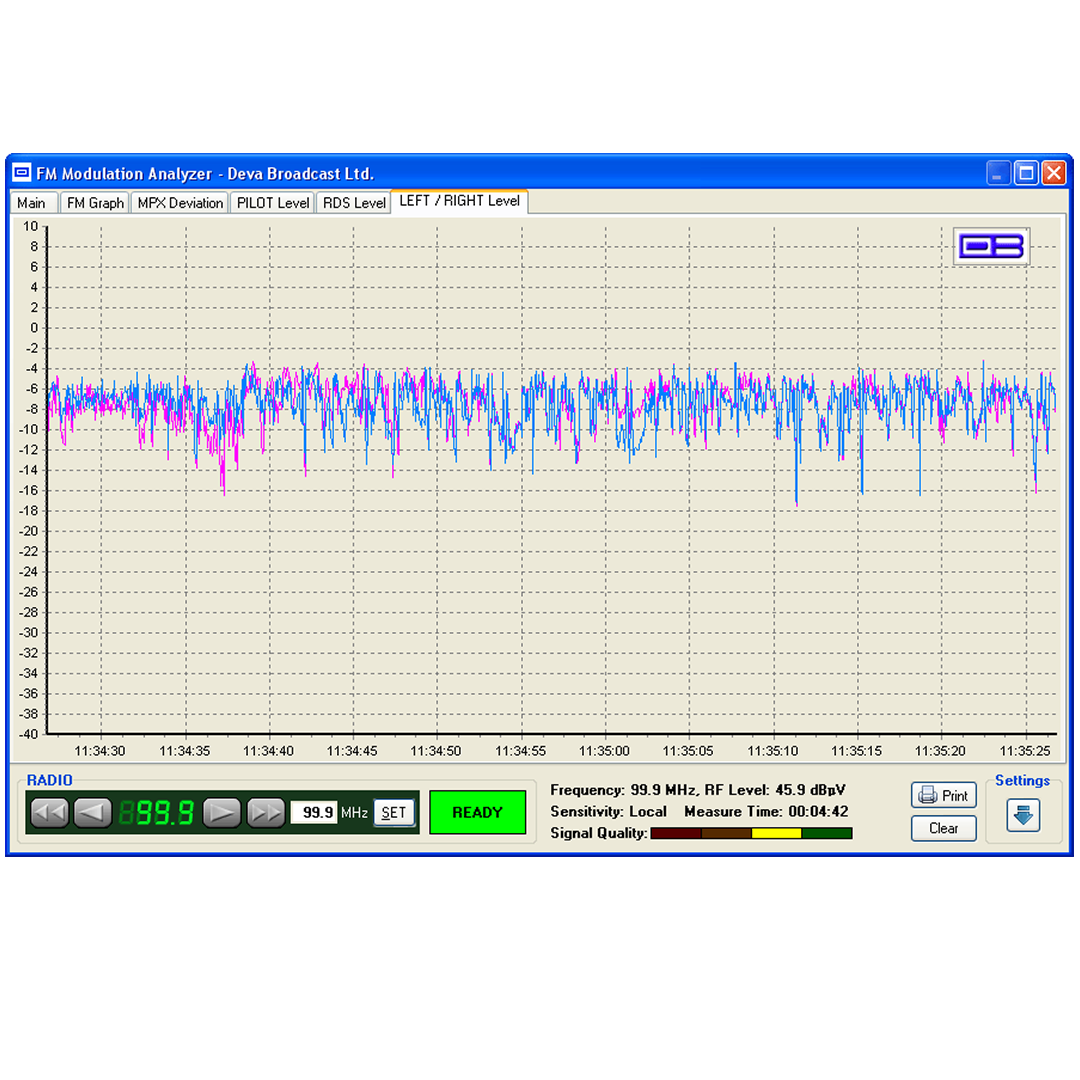

Audioniveau Piekniveau weergegeven, 1000 monsters gedurende 1 seconde
Pilot niveau Gemiddeld piekniveau, 1000 monsters gedurende 1 seconde

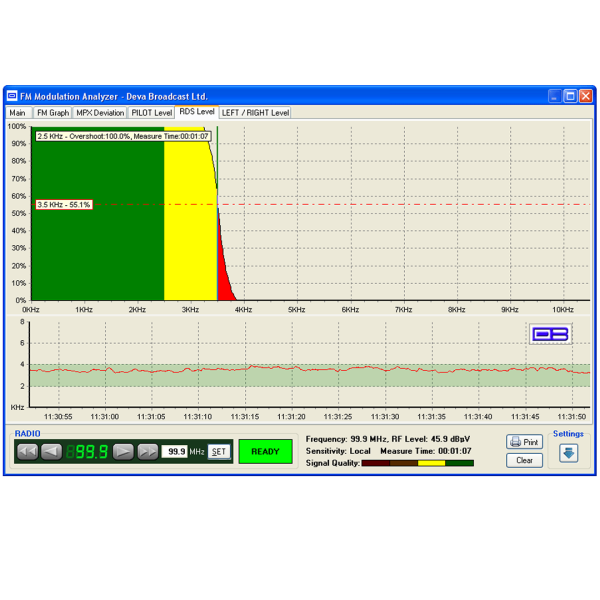

RDS-niveau Gemiddeld piekniveau, 1000 monsters gedurende 1 seconde
Nauwkeurigheid van MPX-afwijkingsweergave ± 5KHz, ± 2KHz typ
Nauwkeurigheid van de weergave van het audioniveau ± 5%
Nauwkeurigheid van displays op subdragerniveau ± 10% typisch en niet gegarandeerd

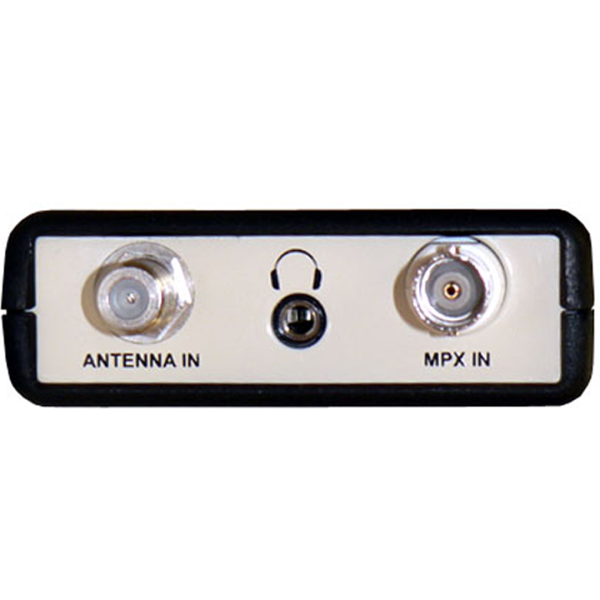

FM-antenne-ingang
Connector ‘F’ op achterpaneel
Impedantie 75 Ω
Externe verzwakker Nee
FM Multiplex ingang
Connector BNC, Impedantie = 50 KΩ
Maximaal ingangsniveau 5000mV p-p
Stereo decodering
Stereo scheiding >20dB
Typische scheiding Ongeveer 26dB tot 35dB
RDS-gegevensdecodering
Normen Europese RDS CENELEC en Verenigde Staten RBDS NRSC
Foutcorrectie Ja

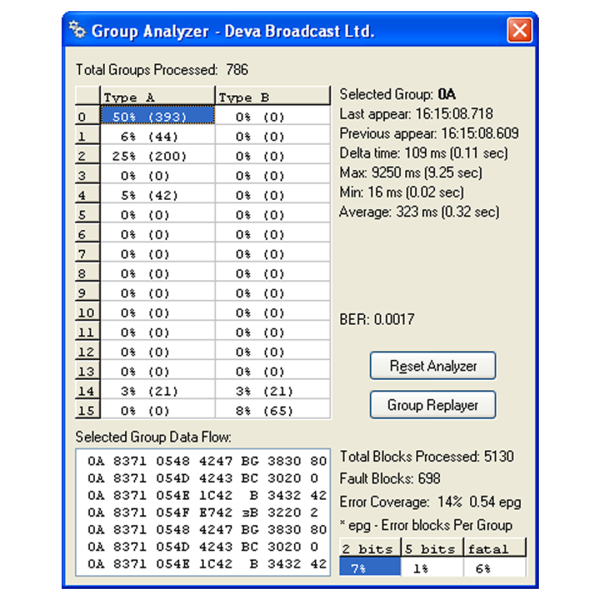

Groep tellen Ja
Fouten tellen Ja
AF-decodering Ja
CT (Tijd/Datum) Ja
PI, PTY, DI, MS Ja
TA/TP Ja
RT (RadioTekst) Ja
PS (naam programmaservice) Ja
EON (Enhanced Other Networks informatie) Ja
PTYN (Programma Type Naam) Ja
SLC (Slow labelling Codes) Ja
ODA (Open Data Applicaties) Ja
Geheugens van frequentieprogramma’s
FM-tuner presets 5 frequenties
Opslag van metingen

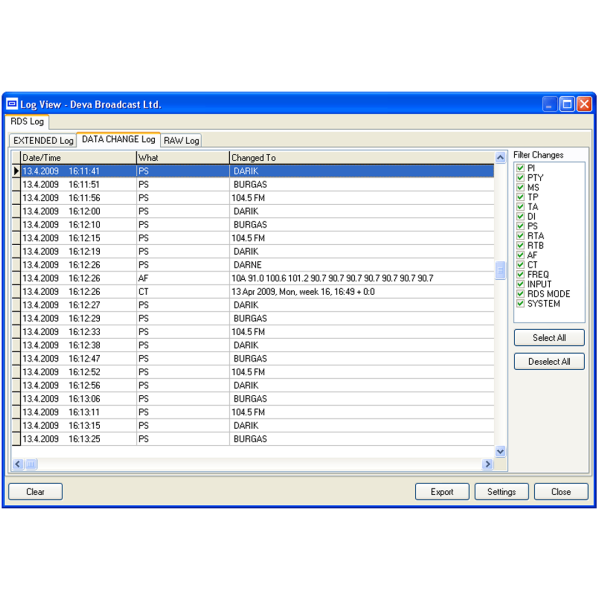

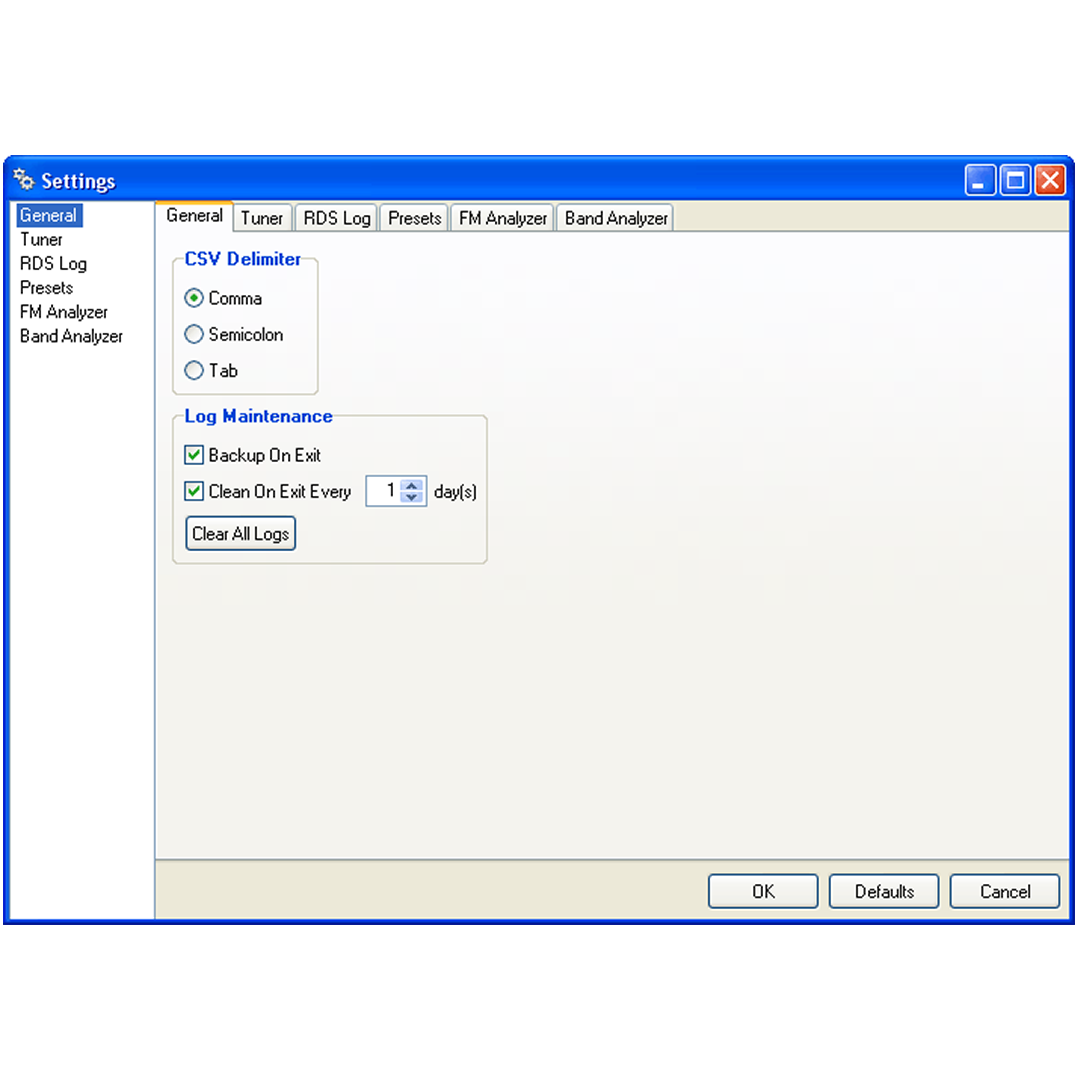

Opslag Logboekbestand
Gegevensindelingen Microsoft Excel-compatibel formaat (csv)
Gebruikersinterface
Indicatoren 3 LED’s, voorpaneel
Hoofdtelefoon uitgang 1/8″ (3,5 mm) telefoonaansluiting, achterpaneel
Bedrijfsomstandigheden
Apparatuur operationeel tussen 10° en 40°C
EMC-immuniteit 6V/m
Hoofdtelefoon uitgang
Connector Stereo, 1/8″ (3,5mm) telefoonaansluiting
Volume Vast
Communicatie
Type COMPATIBEL MET USB 2.0
Connector B-type, voorpaneel
Benodigd vermogen
Voeding USB-voeding
Connector B-type, voorpaneel
Grootte en gewicht
Afmetingen (W; H;D) 74 x 26 x 109 mm
Verzendgewicht 230 x 54 x 172 mm / 0,380 kg
HS Code 8527212000
