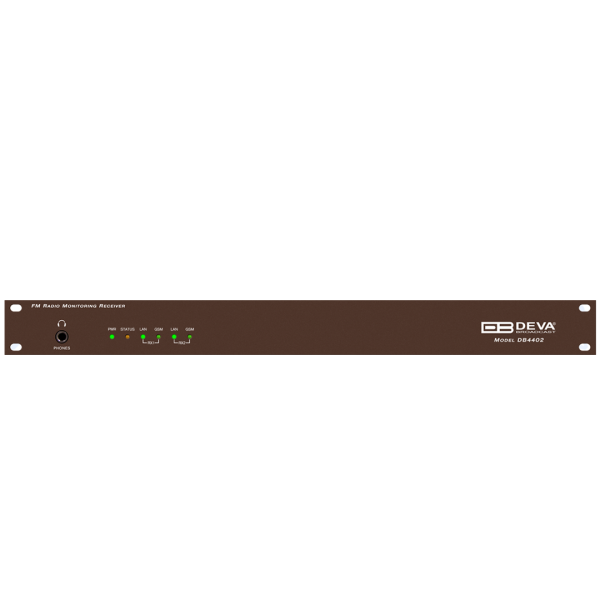

Db4402-V2

High-Performance Dual FM Monitoring Receiver &Radio Streamer
Logger-mogelijkheden en gelijktijdige audiostreaming in één innovatieve tool

De DB4402-V2 – Dual FM Monitoring Receiver is een uitstekende en zeer praktische combinatie tussen een logger en een streamer waarmee u eenvoudig en nauwkeurig alle belangrijke parameters van het FM-signaal kunt bewaken en opslaan, terwijl u tegelijkertijd de mogelijkheid krijgt om naar een constante, ononderbroken audiostream te luisteren. De gesynchroniseerde prestaties van beide belangrijke functies vormen de kern van het idee voor dit model, evenals de belangrijkste troef van de eenheid.

De DB4402-V2 is volledig DSP-gebaseerd, met een ingebouwde oscilloscoop en een RDS/RBDS decoder met een BER meter. Gebruikers kunnen alarmen instellen voor RF-, MPX-, Pilot- en RDS-signaal via e-mail, sms of SNMP. De DB4402-V2 is een geavanceerde oplossing die klanten een aantal voordelen en top allround, veelzijdige prestaties biedt als zowel een monitoringtool als een streamingapparaat.

Categorie: Tag:

Beschrijving

RF-ingang
Tuning bereik Door de gebruiker te selecteren, 87,1-107,9 MHz (CCIR), 65-74 MHz (OIRT), 76-95 MHz (Japan)
Tuning Stap 10, 20, 50, 100 kHz
Tuner gevoeligheid 30 dBμV
Antenne-poort BNC-connector, 50Ω
Interne verzwakker 0, 10, 20 en 30 dB
Dynamisch bereik 100 dB
FM Demod
IF-filterbandbreedte 15 stappen (25kHz – 157kHz, Auto)
Frequentiebereik ±0,1 dB, 10 Hz tot 86 kHz
Dynamisch bereik 90 dB
Stereo Decoder
Frequentiebereik (L en R) ±0,1 dB, 10 Hz tot 15 kHz
SNR (stereo) 60 dB, 50 μs de-nadruk
THD 0,1%, 10 Hz tot 15 kHz, 50 μs de-nadruk
Afscheiding 50 dB, 50 Hz tot 10 kHz, 50 μs de-nadruk
Overspraak 52 dB
RDS Decoder
Normen Europese RDS CENELEC; Verenigde Staten RBDS NRSC
Foutcorrectie & Tellen Ja
AF-decodering Ja
CT (Tijd/Datum) Ja
PI, PTY, DI, MS Ja
TA/TP Ja
RT (radiotekst), RT+ Ja
PS (naam programmaservice) Ja
Oda Ja
Groep Analyzer Ja
BER-analyser Ja
Meetnauwkeurigheid
RF-niveau ±1 dB, 0 tot 100 dBμV
Multipath 0 tot 100%; nauwkeurigheid – ±1%
MPX-afwijking ±2 kHz, 10 tot 100 kHz, 1 kHz resolutie
MPX-vermogen ±12 dBr; resolutie – 0.1dBr, 10 sec. integratie; nauwkeurigheid – ±0,2 dBr
Pilot niveau ±0,5 kHz, 1 tot 12 kHz, 0,2 kHz resolutie
RDS-niveau ±0,5 kHz, 1 tot 12 kHz, 0,2 kHz resolutie
Audioniveau ±1 dB, +10,0 tot -55,0 dB, 0,1 dB resolutie
FFT Spectrum Analyse
Invoer Composiet MPX, Audio
Dynamisch bereik 80 dB
FFT Lengte 1024
Bemonsteringsfrequentie 256 kHz – Composiet, 64 kHz – Audio
Scope Analyse
Invoer Composiet MPX, Audio
Trigger-modus Auto, Val
Dynamisch bereik ±120 kHz
Bemonsteringsfrequentie 256 kHz – Composiet, 64 kHz – Audio
Gebruikersinterface
Webinterface Volledige monitoring en controle; Interactief en eenvoudig te gebruiken
Indicatoren 6 LED’s (op het voorpaneel)
Hoofdtelefoon uitgang 1/8″ (3,5 mm) telefoonaansluiting (op het voorpaneel)
Bedrijfsomstandigheden
Temperatuur 10° tot 60°C
EMC-immuniteit 6V/m
Uitgangen
Audiostream Icecast/Shoutcast compatibele audiostream
Alarmen E-mail, SMS, SNMP
Hoofdtelefoon 1/8″ (3,5 mm) telefoonaansluiting
GSM-modem 15-pins mannelijke D-Sub-connector
Communicatie-interfaces
Ethernet 10/100 Base-T RJ45-connector
GSM-modem 15-pins mannelijke D-Sub-connector
Opslag metingen
Opslag 16GB ingebouwde geheugenkaart
Gegevensformaat Tekst, CSV
Macht
Spanning 100-240V / 50-60 Hz
Stroomverbruik 18va
Connector IEC320, Gesmolten en EMI-onderdrukt
Grootte en gewicht
Afmetingen (W; H;D) 485 x 44 x 300 mm
Verzendgewicht 540 x 115 x 300 mm / 2.487 kg
HS Code 8527212000
