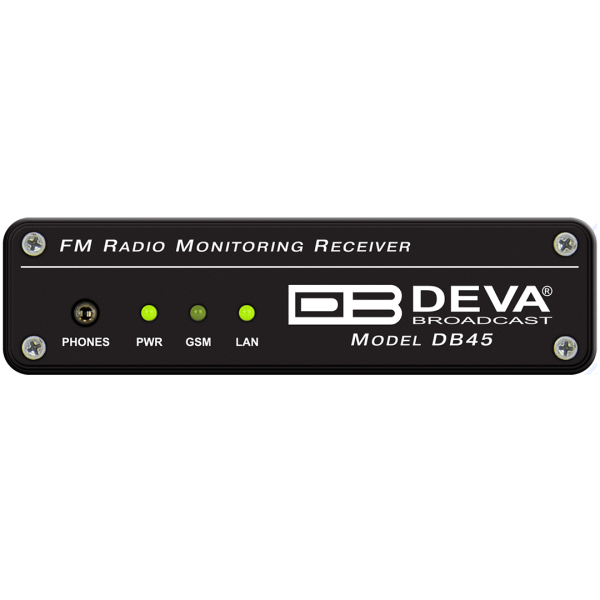

Db45

DSP-gebaseerde FM-radio-ontvanger en modulatie-analyzer
Precisie en uitmuntendheid in één compacte bewakingstool

De DB45 staat in het uitgebreide DEVA-productassortiment en is de go-to-apparatuur als betrouwbare bewaking van het FM-signaal vereist is. Compact, maar veelzijdig, met een indrukwekkende combinatie van functies, biedt het nauwkeurige en betrouwbare meting van het RF-niveau, MPX-afwijking, MPX-vermogen, links en rechts audioniveaus, RDS en Pilot-injectieniveaus.

Het apparaat beschikt over een volledig DSP-gebaseerde kern en garandeert de klok rond werking. Het ondersteunt ook TCP / IP en optionele GSM-connectiviteit, waardoor u de kanaalstatus eenvoudig kunt bewaken en naar realtime audio kunt luisteren, waar u ook bent – alles wat u nodig hebt is een mobiele telefoon. Als extra functie biedt de tool ook een ingebouwde audiostreamer waarmee gebruikers de mogelijkheid hebben om de audio van elk station te beluisteren en op te nemen.

Het is een kosteneffectieve oplossing, die ook eenvoudig te installeren en te beheren is en u gegarandeerd onberispelijke bewakingsprestaties biedt.

Categorie: Tag:

Beschrijving

RF-ingang
Tuning bereik Door de gebruiker te selecteren, 87,1-107,9 MHz (CCIR), 65-74 MHz (OIRT), 76-95 MHz (Japan)
Tuning Stap 10, 20, 50, 100 kHz
Tuner gevoeligheid 30 dBμV
Antenne-poort BNC-connector, 50Ω
Interne verzwakker 0, 10, 20 en 30 dB
Dynamisch bereik 100 dB
FM Demod
IF-filterbandbreedte 15 stappen (25kHz – 157kHz, Auto)
Frequentiebereik ±0,1 dB, 10 Hz tot 86 kHz
Dynamisch bereik 90 dB
Stereo Decoder
Frequentiebereik (L en R) ±0,1 dB, 10 Hz tot 15 kHz
SNR (stereo) 60 dB, 50 μs de-nadruk
THD 0,1%, 10 Hz tot 15 kHz, 50 μs de-nadruk
Afscheiding 50 dB, 50 Hz tot 10 kHz, 50 μs de-nadruk
Overspraak 52 dB
RDS Decoder
Normen Europese RDS CENELEC; Verenigde Staten RBDS NRSC
Foutcorrectie & Tellen Ja
AF-decodering Ja
CT (Tijd/Datum) Ja
PI, PTY, DI, MS Ja
TA/TP Ja
RT (radiotekst), RT+ Ja
PS (naam programmaservice) Ja
Oda Ja
Groep Analyzer Ja
BER-analyser Ja
Weergave van groepsvolgorde Ja
RDS RAW-gegevensweergave Ja
Meetnauwkeurigheid
RF-niveau ±1 dB, 0 tot 100 dBμV
Multipath 0 tot 100%; nauwkeurigheid – ±1%
MPX-afwijking ±2 kHz, 10 tot 100 kHz, 1 kHz resolutie
MPX-vermogen ±12 dBr; resolutie – 0.1dBr, 10 sec. integratie; nauwkeurigheid – ±0,2 dBr
Pilot niveau ±0,5 kHz, 1 tot 12 kHz, 0,2 kHz resolutie
RDS-niveau ±0,5 kHz, 1 tot 12 kHz, 0,2 kHz resolutie
Audioniveau ±1 dB, +10,0 tot -55,0 dB, 0,1 dB resolutie
FFT SPECTRUM ANALYSE
Invoer Composiet MPX, Audio
Dynamisch bereik 80 dB
FFT Lengte 1024
Bemonsteringsfrequentie 256 kHz – Composiet, 64 kHz – Audio
SCOPE ANALYSE
Invoer Composiet MPX, Audio
Trigger-modus Auto, Val
Dynamisch bereik ±120 kHz
Bemonsteringsfrequentie 256 kHz – Composiet, 64 kHz – Audio
GEBRUIKERSINTERFACE
Webinterface Volledige monitoring en controle; Interactief en eenvoudig te gebruiken
Indicatoren 3 LED’s (op het voorpaneel)
BEDRIJFSOMSTANDIGHEDEN
Temperatuur 10° tot 60°C
EMC-immuniteit 6V/m
Uitgangen
Audiostream Icecast/Shoutcast compatibele audiostream
Alarmen E-mail, SMS, SNMP
Hoofdtelefoon 1/8″ (3,5 mm) telefoonaansluiting
Communicatie-interfaces
Ethernet 10/100 Base-T RJ45-connector
GSM-modem 15-pins mannelijke D-Sub-connector
Opslag metingen
Opslag 16GB ingebouwde geheugenkaart
Gegevensformaat Tekst, CSV
Macht
Spanning Extern, 12V/1A
Stroomverbruik 12va
Connector Power Jack 5,5 mm
Grootte en gewicht
Afmetingen (W; H;D) 125 x 31 x 160 mm
Verzendgewicht 270 x 54 x 230 mm / 1,1 kg
